ポテンショメーターとは？ ポテンショメーターの仕組みを理解するためには、まずその基本構造を押さえておく必要があります。 ポテンショメーターは、 可変抵抗器 の一種です。 受動部品 に分類され、回路内の電気抵抗を制御するために設計されてい.. アナログのポテンショメータとは対照的に、デジタルまたは電子ポテンショメータは、出力を制御するためにデジタル信号を使用しており、機械的な動きは必要ありません。 本質的に、ポテンショメータと加減抵抗器の主な違いは、想定された用途と端子形状にあります。 ポテンショメータは主に電圧制御に使われる3端子デバイスで、加減抵抗器は電流制御に使われる2端子デバイスです。 ただし、ポテンショメータは片方の端子を非接続にすることで、加減抵抗器として使用することができることは注目に値します。
ポテンショメータ（英: potentiometer）とは、本来の意味では回転角や移動量を電圧に変換する機器・素子をいうが、英語圏ではいわゆる半固定型（トリマ）を含む可変抵抗器の総称として使われている。この記事ではそれらのそれぞれについて説明する。
コントローラにおいてアナログ量を入力する操作部分や、サーボモータ等で出力状態の検出に使われる。また、機器の微調整のために使用して、一度値を決めたら以後ほとんど再調整する事のない用途では半固定抵抗器が使われる。
可変抵抗
ボリューム（音量）の調整用など、頻繁に抵抗値を変えたい用途に使われる抵抗で、Cの字型状や線分状のむきだしの抵抗体と摺動子またはワイパーと呼ばれる部分（スライドする接点）から構成される。日本ではバリオームないしはボリュームと呼ばれることも多い。略号はVR（variable resistor）。
回転角度と抵抗値の特性カーブにはA/B/Cの三種類がある。人間の聴覚特性に合わせて音量調整用には特にA型のボリュームが使用される。
抵抗器が2段3段と重ねられている「２連～３連ボリューム」や回転軸が内外２軸になっており二重つまみで別々に調整できる「２重ボリューム」がある。ステレオで左右の音量を調整する用途に用いられている。通信工業・測定機器・精密機器用には外気と遮断されたモールド型のものが使用されるが、試作品や安価な民生用には抵抗体を保護する簡易な金属缶で覆っただけのものが用いられる。
回転軸には一般につまみを装着して使用されるが、単なる丸棒であったり切り欠きがついていたり、スリ割りとローレットが切ってあったり、また長さも用途によってまちまちである。回転軸とパネル装着用のネジが切られた軸受けの間には高粘度のグリスが塗布されており、この粘度が軸の回転トルクを決定している。半固定抵抗の用途に使用される場合にはマイナスのドライバーで回転できるよう軸上面に溝が切ってあるだけのものもある。電源スイッチが組み込まれているものもあり回転の左端でスイッチが入るもの、押しボタンスイッチが組み込まれたものなどがある。近年は携帯機器への組み込みの需要（基板直付けなど）からより小型化し、かつ信頼性に勝る製品が登場して旧来の形態より面目の一新が見られている。
ポテンショメータ
日本では、構造は可変抵抗そのものであるが回転角に正確に応じた抵抗値ないし分圧回路に使用して分圧した電圧を出力するものや多回転型のものを、特に「ポテンショメータ」と呼ぶことが多い。

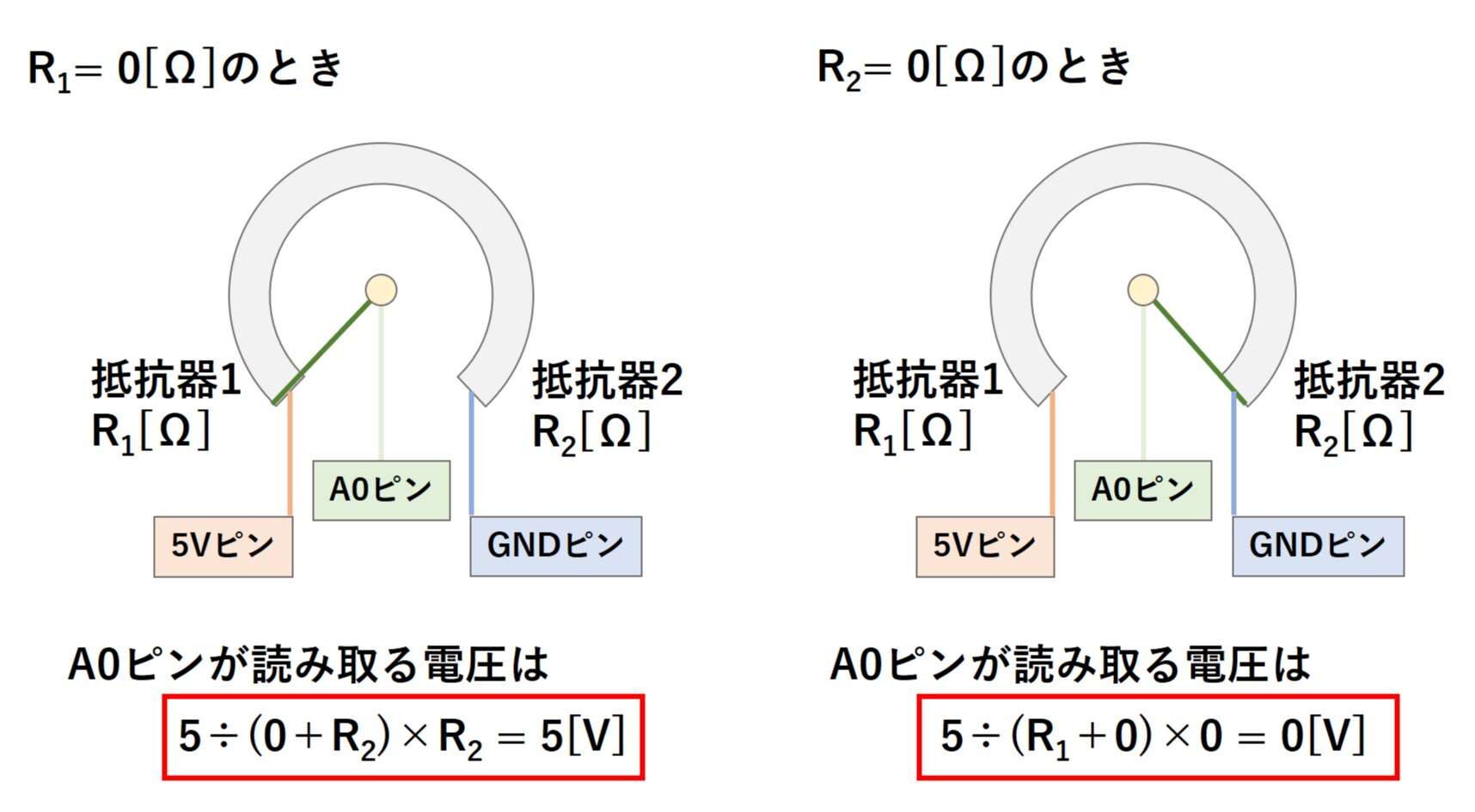

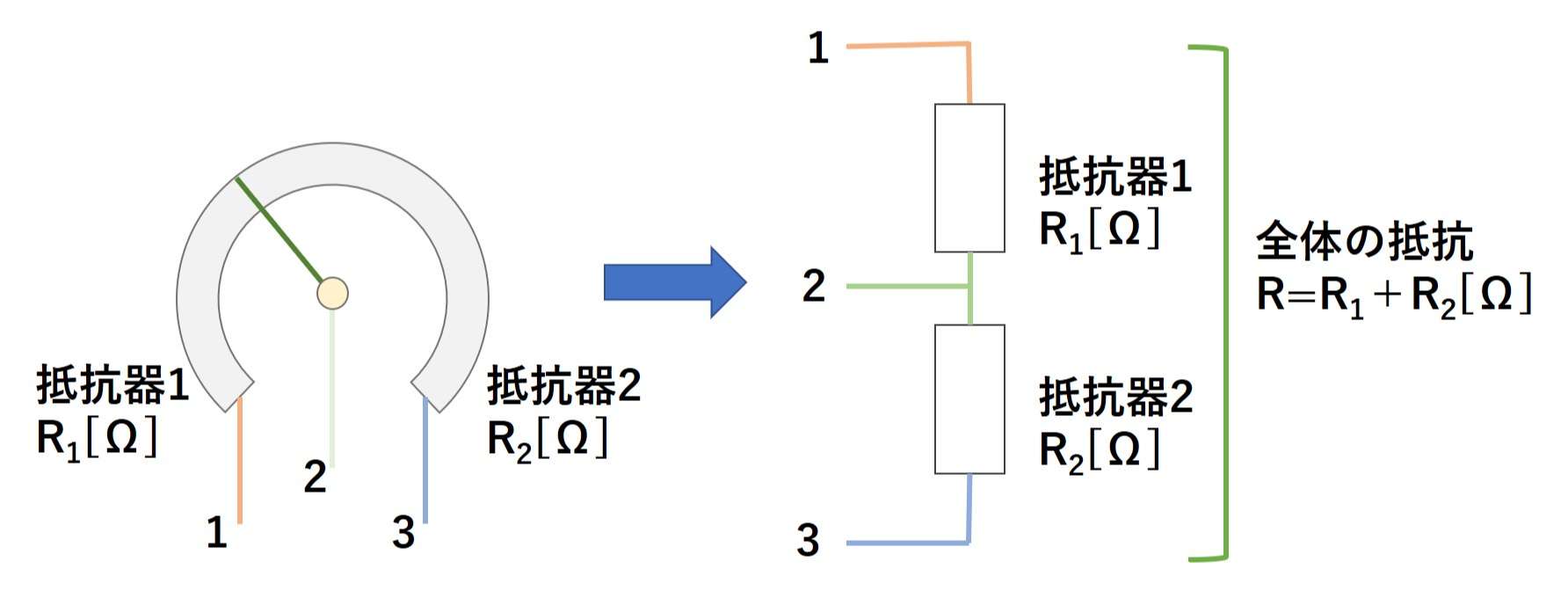

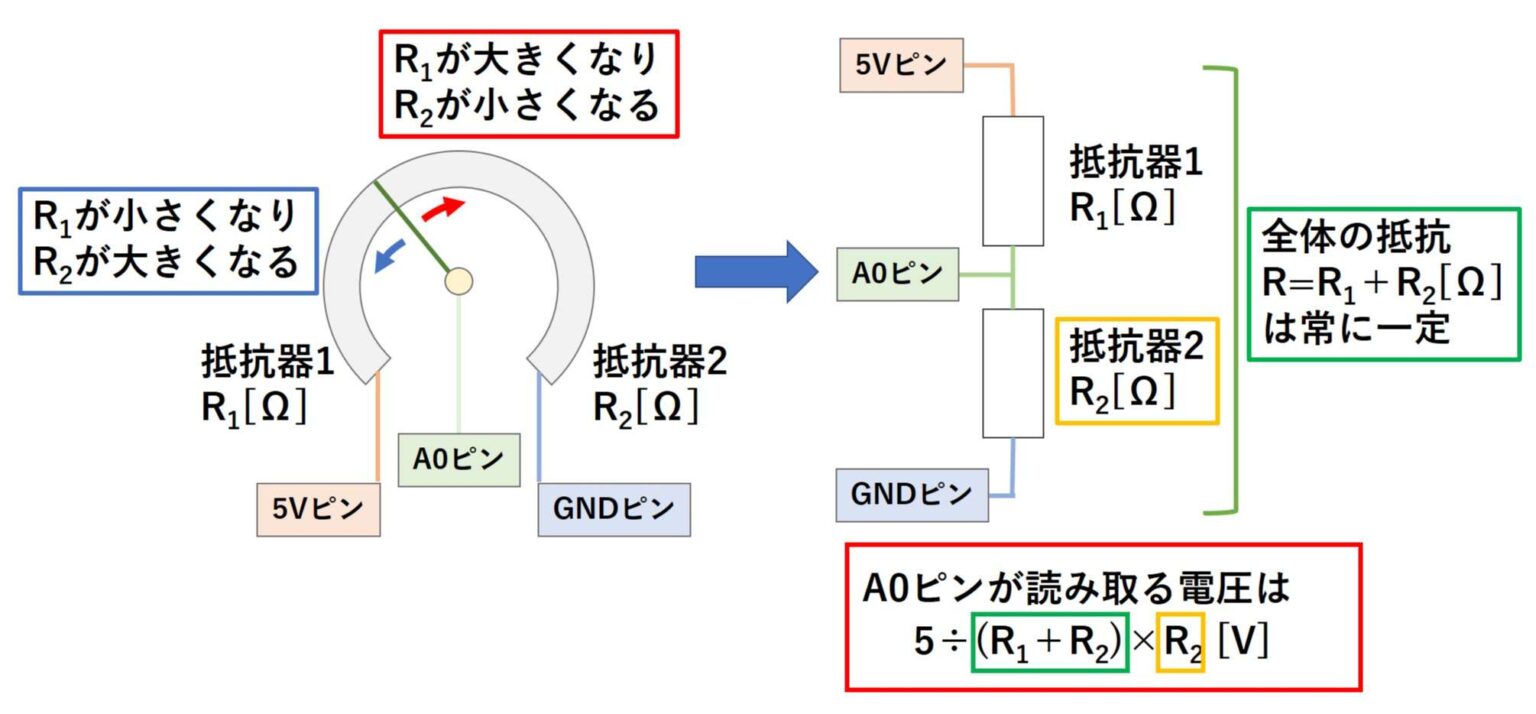

形状としては、回転角度を検出するロータリーポテンショメータと、直線上の位置を検出するリニアポテンショメータがある。ロータリー型のものでは、単回転型と多回転型とがある。抵抗部に巻線抵抗を使用している物、導電性プラスチックを使用している物などがある。精度を保証するために、移動量に対する抵抗値変化がリニアになるように注意を払って作成されている。使用方法としては、二つの固定電極の両端に基準電圧を掛け、可動電極の電圧を測定することで、可動電極の位置を判定する。
半固定抵抗
回路定数の調整等、抵抗値を一度変更したらそのままの値で使用するような用途に使う。単回転型と、微妙な調整を行う所に使用する多回転型とがある。安価な物では抵抗体に炭素皮膜や巻線型抵抗体が使われるが、通常はサーメットを使ったものが多い。回転角度に対する抵抗値変化の精度はそれほど必要とされないが、機械的バックラッシュの少ないことと、設定した抵抗値が変化しないことが求められる。トリマポテンショメータとも呼ばれる。
デジタルポテンショメータ
抵抗値をデジタル制御できるようにした集積回路。電子ボリュームとも言う。アンプの増幅率の調整などに使われる。内部にスイッチと抵抗のアレイが集積されており、スイッチを切り替えることで抵抗値を変更している。
脚注
Amazon テンションメーター シングルポインターダイヤルテンションゲージ 張力計 と 最大測定値50g 測定範囲105010g
ポテンショメータ YouTube
【今度は】ミニッツ！プロポのポテンションメーターも怪しい？？【プロポも？？】 guruguruminizのブログ
テンションメーター 手組ホイールファン
ポテンショメーター 仕組みと応用
多回転ポテンションメーター ヘリポット 1kΩ 10回転式 バーニアダイアル付の通販 by takami’s shop｜ラクマ
ロータリーポテンショメータ 動作原理 ポテンショメータ ロータリーエンコーダ 違い HPJDFI
テンションメータ VR TENSION® エヌエスディグループ
Arduinoで遊ぼう(12,ポテンショメータ); とりあえずメカのりまき
ポテンショメーター 仕組みと応用
三和シャッター SB10D SB20D 交換用ポテンションメーター
がかかりま 竹村電機製作所｜＜3個セット品＞土壌水分計 AZTEC PayPayモール店 通販 PayPayモール テンションメーター
Arduinoで遊ぼう(12,ポテンショメータ); とりあえずメカのりまき
Yahoo!オークション 三和シャッター ポテンションメーター SA6CR サ…
Arduinoで遊ぼう(12,ポテンショメータ); とりあえずメカのりまき
1回転ポテンショメータ 接触式 製品案内 栄通信工業（株）
【換えれば】ミニッツ！EX6のポテンションメーター交換【実質NEWプロポ！】 guruguruminizのブログ
Yahoo!オークション W124 メーター照度調整用 ポテンションメーター
ポテンショメータとその実用的なアプリケーション 電子部品ペディア ～基礎、応用、実践～ DigiKey TechForum An
張力計原理 水 表面張力 下げる , メカニカルテンションメーター（張力計） ZVSR
ポテンショメータとは、電気抵抗を調整するための可変抵抗器です。 3つの端子（Vin・Vout・GND）と可変抵抗体で構成されており、ワイパー（可動接点）を移動させることで抵抗値を調整できます。 基本構造や動作原理、その種類や用途についても解説します。. ポテンショメータとは、端的に言えば「位置（角度や移動量）に応じて抵抗値が変化する、3端子の可変抵抗器」のことです。 英語の “Potential”（電位）と “Meter”（計器）が語源であり、その名の通り「電位（電圧）を測るための分圧器」としての役割が主眼に置かれています。 電子工作で使う可変抵抗器（ボリューム）と、産業用のポテンショメータは、基本原理こそ同じですが、求められる性能が全く異なります。 民生用ボリューム：人間が回すため、トルク感や操作感が重視される。 耐久性は数万回程度。 産業用ポテンショメータ：機械が回すため、低トルク（摩擦が少ないこと）、高リニアリティ（正確に比例すること）、そして数千万回〜億回オーダーの高耐久性が求められる。
